キャプテンながはまのマニアックすぎるシリーズ：4年ぶりの同時公開に歓喜！　ワレ「しんかい6500」と「よこすか」の“超スゲーところ”に肉薄す

“メカメカ”成分、超多め。（写真大盛り135枚）

Googleで優先するソースとして追加

INDEX

“潜水ドローン”の先駆け「うらしま」、まるでゴン太くんのような顔つきの無人探査機「かいこう Mk-IV」

深海巡航探査機「うらしま」もすごい

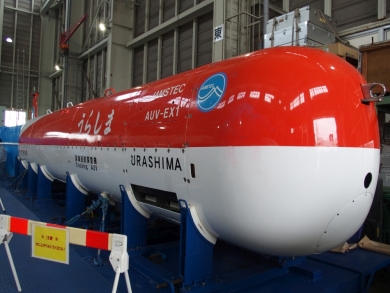

しんかい6500 よこすか一般公開 — 「うらしま」は2000年から運用を開始した深海巡航探査機だ

しんかい6500 よこすか一般公開 — うらしまの側面

しんかい6500 よこすか一般公開 — うらしまは自律潜航航行能力を有し、障害物を自分で認識して避航できる。「潜水ドローン」の先駆けといえる

しんかい6500 よこすか一般公開 — 海底地形データの測定を主な任務とするうらしま。マルチビーム音響測深儀を選定に搭載し、海底近くを高周波ソナーでスキャンできるため、高精度の地形データを取得できる

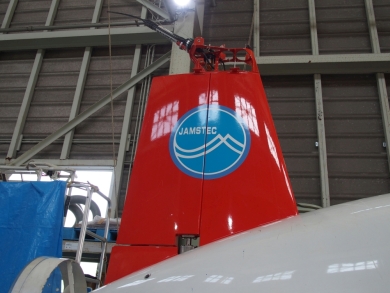

しんかい6500 よこすか一般公開 — うらしまの船尾垂直翼の上部に搭載した衛星通信アンテナと長距離無線アンテナ、GPSアンテナ

しんかい6500 よこすか一般公開 — うらしまの船体制御系システムを収納した耐圧筒。うらしまはGPSが使えないため、高精度リングレーザージャイロによる慣性航法と音響手段で測定した母船の位置などを利用した位置測定で針路を自分で維持しながら潜航する

しんかい6500 よこすか一般公開 — うらしまは全長10メートル、幅1.3メートル、高さ1.5メートル、空中重量7.5トン。最大潜航深度3500メートルを1基のスクリューで3ノットの速度で航行できる

「海底設置型掘削装置」の金属感もたまらない

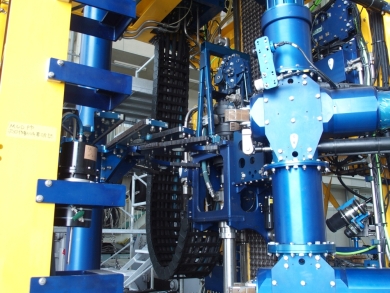

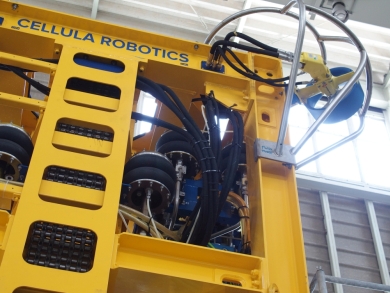

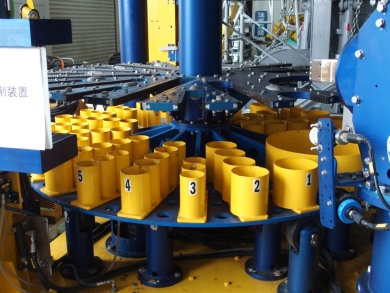

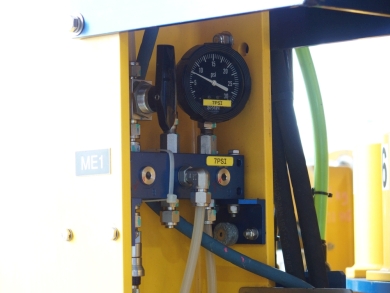

しんかい6500 よこすか一般公開海底設置型掘削装置 — 「海底設置型掘削装置」

しんかい6500 よこすか一般公開海底設置型掘削装置 — 見上げるような高い塔状の機器。海底に据え置いて使う

しんかい6500 よこすか一般公開海底設置型掘削装置 — 筒がたくさん

しんかい6500 よこすか一般公開海底設置型掘削装置 — コバルトリッチクラストなど、レアメタルの生成環境の解明に必要な海洋資源のサンプル採取に使う

しんかい6500 よこすか一般公開海底設置型掘削装置

しんかい6500 よこすか一般公開海底設置型掘削装置

しんかい6500 よこすか一般公開海底設置型掘削装置

しんかい6500 よこすか一般公開海底設置型掘削装置

しんかい6500 よこすか一般公開海底設置型掘削装置

しんかい6500 よこすか一般公開海底設置型掘削装置 — こちらは6本爪（左）とシェル型（右）のパワーグラブ。こちらも海底に投入して海底サンプルの収集に使う

まるで“ゴン太くん”　7000メートルまで先行できる無人探査機「かいこう Mk-IV」

しんかい6500 よこすか一般公開かいこう Mk-IV — 「かいこう Mk-IV」はしんかい6500よりさらに深い水深7000メートルまで潜航できる無人探査機だ

しんかい6500 よこすか一般公開かいこう Mk-IV — 右舷にハロゲン投光器、左舷に魚眼テレビカメラを搭載する。その姿はなんだか「ゴン太くん」のよう！

しんかい6500 よこすか一般公開かいこう Mk-IV — その下には右舷に降格ハイビジョンテレビカメラ、左舷に高解像度デジタルスチルカメラを載せているが……こちらも顔にしか見えん……

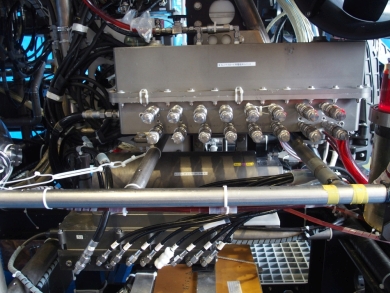

しんかい6500 よこすか一般公開かいこう Mk-IV — かいこうMk-IVには300キロ収容可能なペイロードを用意している。銀色のボックスはペイロード用の電磁弁制御ユニット

しんかい6500 よこすか一般公開かいこう Mk-IV — かいこうMk-IVの駆動系はそのほとんどがチタン合金の骨組みにそのまま搭載したむき出しの状態。水圧に対しては、内部を油で満たし、その油圧で内側から均圧にすることで耐えるようにしている

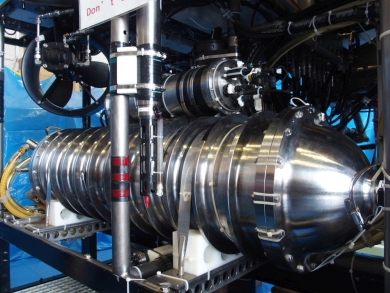

しんかい6500 よこすか一般公開かいこう Mk-IV — 一方、船体制御用システム基板は油で満たすのではなく耐圧容器に収納する。「え、基板も油漬けできるからすればいいのに」とハイクラスな自作PCユーザーならば思ってしまうかもしれないが、コンデンサーなど、内部に気泡が混入する可能性があるパーツは水圧に耐えられない。そのために全て耐圧容器に収納しているそうだ

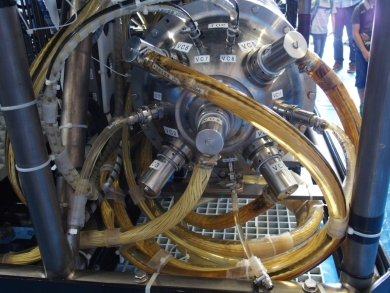

しんかい6500 よこすか一般公開 — 耐圧容器に接続するケーブルの内部は油で満たされている

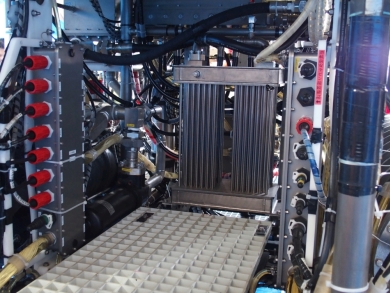

しんかい6500 よこすか一般公開 — 駆動系の油圧に使う油は放熱する必要がある。その冷却に細い管を何本も組み合わせたクーラーを使用する

水深3000メートルの調査に特化した無人探査機「HYPER-DOLPHIN」

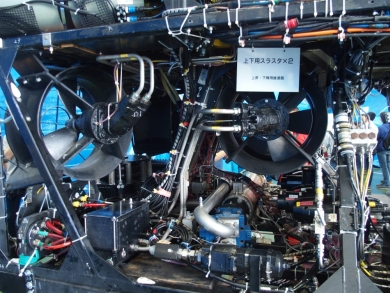

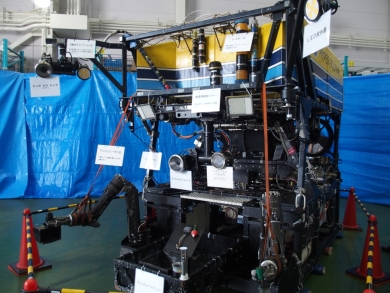

しんかい6500 よこすか一般公開 HYPER-DOLPHIN — 「HYPER-DOLPHIN」は水深3000mの調査に特化した無人探査だ。コストを抑えるために民間で潜水艇や潜水探査機を開発生産しているカナダのメーカーに発注した

しんかい6500 よこすか一般公開 HYPER-DOLPHIN — HYPER-DOLPHINは2000年に運用を開始。他の探査機や有人潜水艇は母船とセットで運用する必要があるが、HYPER-DOLPHINは探査機とコンテナ形状の管制ユニットで運用できるため、探査機とコンテナを搭載できる船ならばどこでも使える「手軽さ」が強みだ

まだまだあるよ！　「しんかい6500」「よこすか」フォトギャラリー

前のページ

1
2
3
4

次のページ

※本ページはアフィリエイトプログラムによる収益を得ています

筆者：長浜和也
